产品介绍

结构特点与工作原理

本系统采用模块化柜体结构与分布式智能单元相结合的设计理念，具备良好的可扩展性与维护性。

主回路柜组、进线电源柜：配置双回路智能切换装置，集成多功能电力仪表、断路器和电涌保护器，支持电压、电流、功率等参数的实时监测与故障保护。

变频调速柜：采用全数字矢量控制变频器，，支持电机独立控制模式，

制动与能量回馈柜：集成制动电阻单元或主动式能量回馈模块，实现快速制动与再生电能的高校利用。

控制与操作单元、智能操作台：配备工业级触摸屏与功能按键，集成人机交互界面（HMI），支持运行状态可视化、参数设定、故障记录查询与远程通信。

编码器与传感器系统：采用高分辨率jue对值/增量式编码器，配合温度、振动等传感器，构建全闭环反馈控制网络。

控制系统架构主控制器：核心采用西门子S7系列PLC，配合数字量/模拟量扩展模块，实现逻辑控制、运动控制与通信管理。

通信网络：支持PROFIBUS、PROFINET、以太网等工业协议，可与上位机、其他PLC及智能设备进行数据交互。

电源管理单元：配置UPS不间断电源，保障控制核心在断电情况下持续运行并完成安全停车流程。

系统基于“指令?反馈?调节”闭环控制结构，实现电机速度与转矩的靖确控制：

指令输入与解析：操作指令通过HMI、远程IO或通信网络输入至PLC，PLC结合编码器与传感器反馈信号，经运动控制算法解析为目标频率与转矩指令。

变频调速过程：变频器接收PLC发出的控制指令，通过PWM调制技术将工频电源转换为频率与电压可调的三相交流电，驱动电机实现无级变速运行。

闭环调节与保护：系统实时采集电机电流、转速、位置等参数，通过矢量控制算法进行动态补偿，确保运行平稳。当监测到过流、过压、超速等异常时，系统立即进入故障处理模式，执行分级制动并发出报警。

制动与能量管理：在减速或停车过程中，变频器启动制动单元，将电机再生电能消耗于制动电阻或回馈至电网；同时机械制动器在低速段协同动作，实现平稳停车。

核心特点：供电高可靠：双电源自动切换＋UPS备份，支持关键控制回路不间断运行。

调速高精度：全数字矢量控制，调速比可达1:1000，稳态精度≤0.1%。

响应高性能：转矩响应时间＜10ms，支持突变负载与快速启停场合。

能效突出：变频软启停与动态功率优化，综合节电率可达20%~40%。

智能运维：具备运行数据记录、故障追溯、预测性维护提醒功能，支持远程调试与程序更新。

本系统适用于对调速性能、运行安全与能效管理有较高要求的各类工业传动场景，是推动设备自动化、智能化升级的核心控制平台。

技术参数

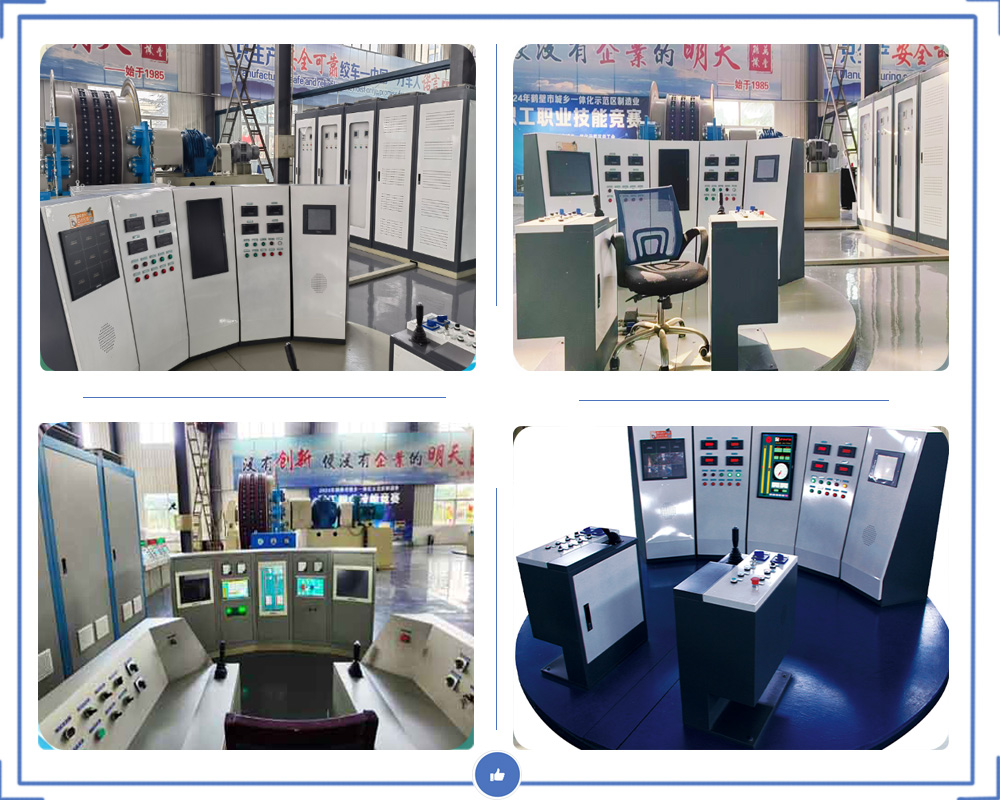

产品实拍
