产品介绍

结构特点与工作原理

高强箱式主体结构：采用箱形截面与厚钢板焊接而成，整体经过退火与强化处理，关键受力部位设有加强筋板，确保在重载冲击下保持结构稳定，延长使用寿命。

模块化抓瓣系统：抓瓣采用可分体式设计，齿尖选用高锰钢或合金堆焊工艺，耐磨抗冲击；抓瓣开合机构通过销轴连接，维护时可快速更换，降低停机时间。

双作用液压驱动系统：配备多级液压缸与高压密封组件，系统工作压力可调，实现抓取力的靖确控制；液压管路采用防爆与防磨损护套，适应高粉尘、高湿度环境。

智能控制与安全装置：标配负荷传感器与位置感应器，支持抓取状态实时监测；设有防过载保护与紧急停止功能，提升作业安全性，可兼容自动化控制系统。

轻量化与重心优化设计：在保证结构强度的前提下，对非关键部位进行轻量化处理，并优化设备重心布局，提升吊运稳定性与操控响应速度。

抓斗通过液压或机械传动驱动抓瓣完成“开启—抓取—闭锁—提升—卸料”的循环作业过程。具体流程如下：开启定位阶段：抓斗下降至物料堆上方，控制系统驱动抓瓣完全展开；

抓取闭锁阶段：抓斗进入物料堆，液压系统推动抓瓣迅速闭合，依靠抓齿嵌入与液压压力实现对物料的牢固抓持；

提升转运阶段：闭锁完成后，提升机构将满载抓斗吊运至卸料点，过程中液压系统保持闭锁压力，防止物料散落；

卸料复位阶段：到达卸料位置后，液压系统反向动作，抓瓣逐步展开，物料在重力作用下脱落，随后抓斗复位，准备下一循环。

该工作流程在竖井、隧道等有限空间内可实现连续、高校、低损耗的物料抓取与转运作业，尤其适用于爆破后岩石、矸石等不规则散料的处理。

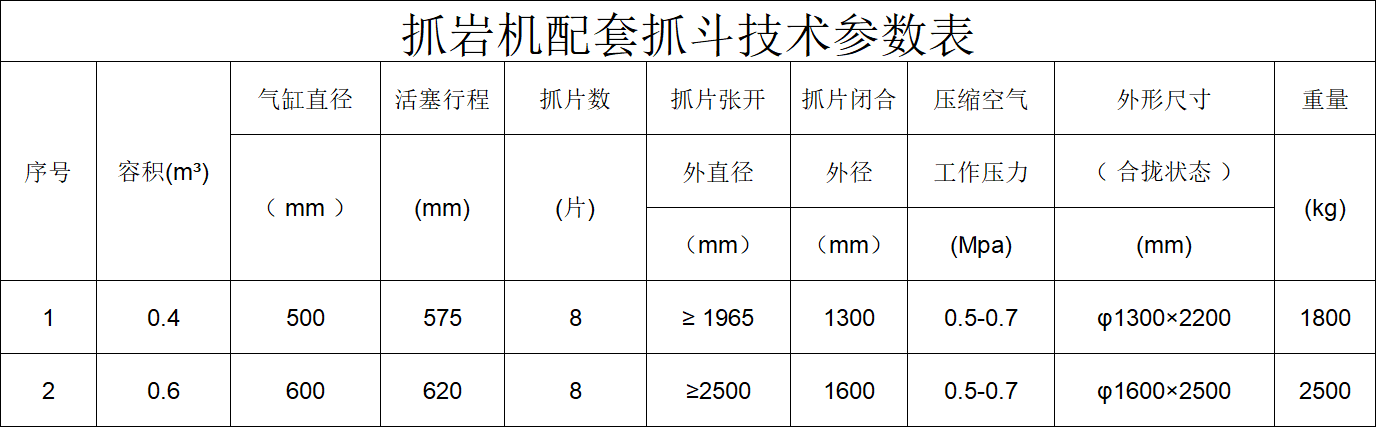

技术参数

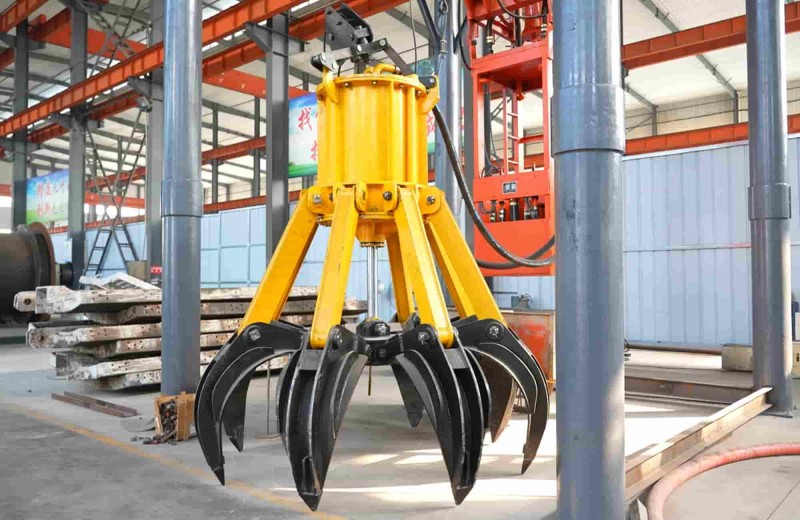

产品实拍
