产品介绍

结构特点与工作原理

本机2JTP采用高强度模块化基础架构，在关键子系统进行深度技术融合，全面实现性能、安全与智能化水平的前沿升级。

核心结构设计

主轴装置：采用45#钢锻件，经超声波探伤等严格质检，确保核心承载部件的高可靠性。

卷筒结构：高强度钢板焊接成型，经整体退火消除内应力，结构稳定性尤越。

传动系统：配备硬齿面两级行星齿轮减速器，传动比大、承载能力强，运行平稳且噪音低。

制动系统：盘形制动器结合碟形弹簧提供制动力，配合比例阀精密调节的液压站，实现可调延时的二级安全制动。

核心工作原理

1. 液压智能调绳技术

万丰机械创新性地将应用于大型提升机的液压离合式调绳机构进行小型化、高可靠性设计，并集成于本绞车。该机构通过集成液压缸实现活动卷筒的精准离合与微动，支持远程一键操作，调绳过程平稳、准确、高校，解决了传统方式操作费力、精度差、易漏油且可能污染制动盘的重大安全隐忧。

全数字变频驱动与冗余安全

驱动核心：采用YVF系列矿用变频器，实现电机无级平滑调速。提升过程呈“S”形曲线，启停无冲击，显著节能并延长设备寿命。

控制大脑：采用双PLC控制系统，主PLC负责流程，辅PLC专控安全回路，严格符合《煤矿安全规程》“双线制”高安全标准。

安全协同：系统实时融合编码器、传感器等多路信号，与智能液压站联动，构建 “电气-液压-机械”三重冗余安全屏障，实现毫秒级故障响应与分级制动。

万丰机械2JTP系列提升绞车，并非简单的设备制造，而是以液压智能调绳、全数字变频驱动、冗余安全控制及智能运维为核心的技术系统集成。它将经典绞车的可靠性与前沿智能化技术深度融合，为客户提供的不仅是一台设备，更是一套致力于实现安全“零”隐患、效率高校化、运营低成本的矿山垂直运输解决方案。

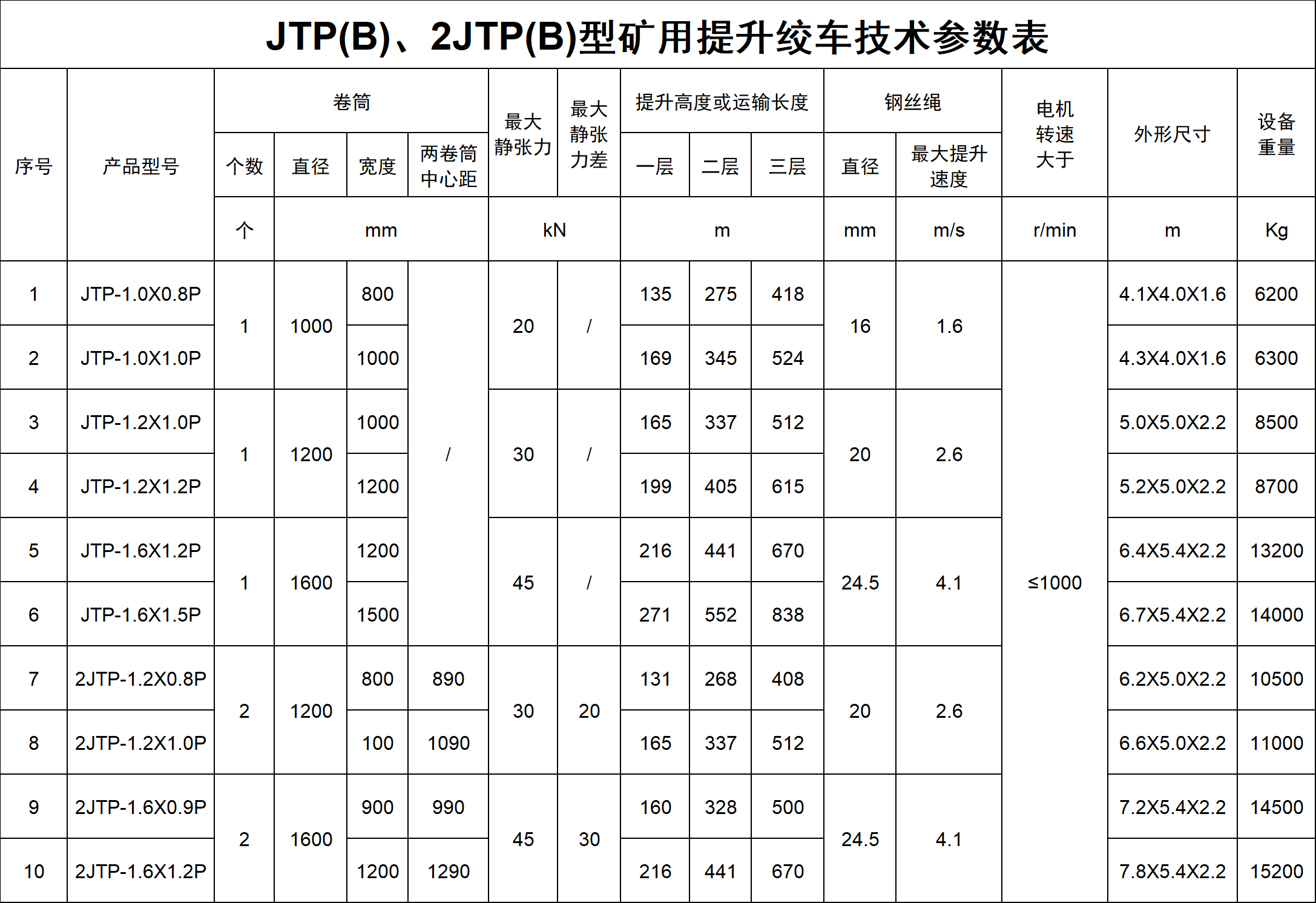

技术参数

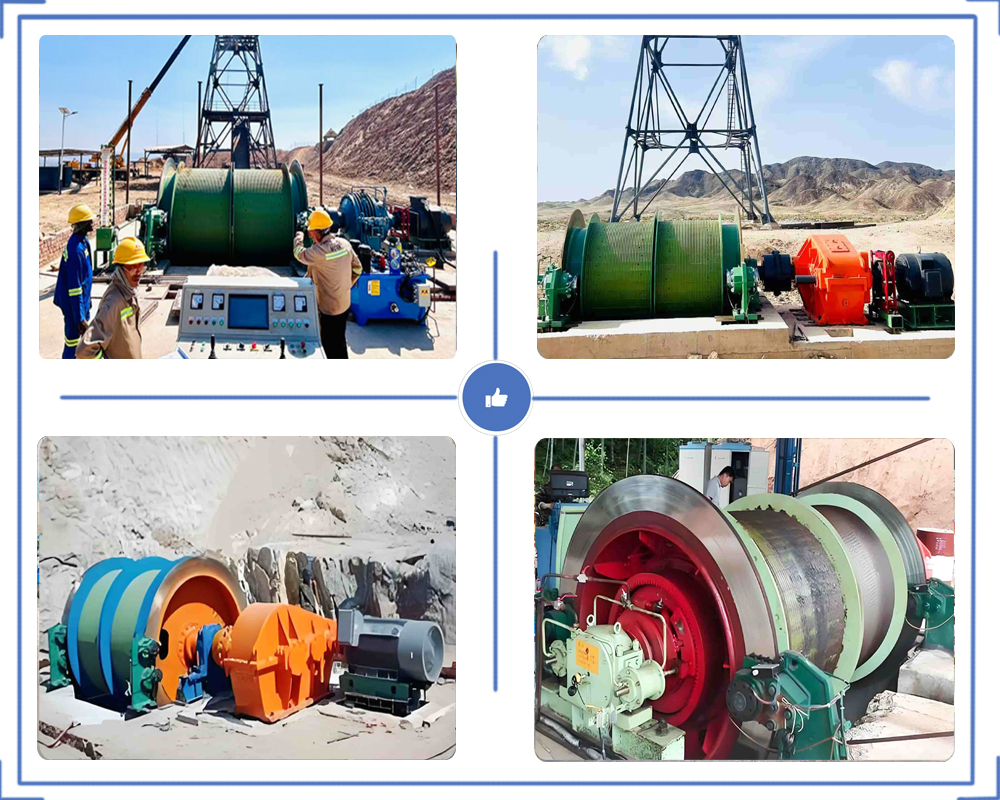

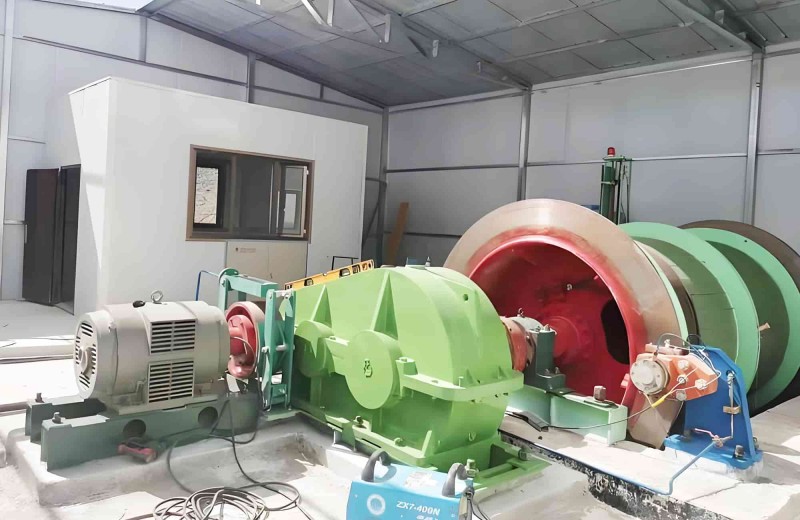

产品实拍
